OCIで利用可能なゲートウェイ

こんにちは！テリロジーのY.Tです。
今回はOCIでのネットワーク接続方法についてまとめたいと思います。

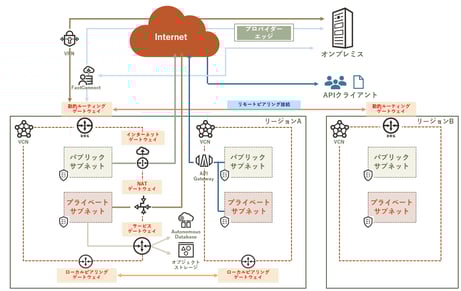

ここでは、以下のゲートウェイを利用したユースケースについて整理して記載したいと思います。

ゲートウェイの種類

ゲートウェイやルートテーブルなどはVCN内で設定していきます。
OCIには主に以下のゲートウェイがあり、利用ケースに合わせて選択します。

• インターネットゲートウェイ：インターネット経由での通信が必要な場合
• NATゲートウェイ：インターネット接続は必要だが、インターネットからの通信は必要ない場合
• サービスゲートウェイ：VCNと同じリージョン内のOCI上のサービスに対してプライベートアクセスする場合
• 動的ルーティングゲートウェイ：オンプレミス環境からVPN接続やFastConnectを利用し、オラクルプロバイダネットワークを介してVCNに接続する場合や、異なるリージョン内にある2つのVCNを接続する場合
• ローカルピアリングゲートウェイ：同一リージョン内にある2つのVCNを接続する場合
• APIゲートウェイ：セキュアなAPIを作成・公開し、バックエンド（OKE、Computeなど）のAPIを集約したり、API経由でOracle Functionsを利用したい場合

また、それぞれのゲートウェイ作成後は以下を設定します。

• ルートテーブル：ゲートウェイ、もしくはプライベートIPアドレスを指定
• セキュリティリスト：イングレス（受信）、エグレス（送信）ルールで通信を許可するIPアドレスを指定
• サブネット：CIDRブロック、ルートテーブル、セキュリティリストなどを指定

インターネットゲートウェイ

インターネットからパブリックIPアドレスをもつリソースに対して接続する際には、インターネットゲートウェイを通して接続します。Oracle Cloudで作ってみた　その1：仮想クラウド・ネットワーク編にも説明がございますが、OCIコンソール左メニューの「ネットワーキング」>「概要」の「インターネット接続性を持つVCNの作成」から、インターネット接続に必要なコンポーネントである、VCN、ルートテーブル（セキュリティリスト含む）、インターネットゲートウェイが作成可能です。
ここでは、手動でインターネット接続可能な環境を以下の手順で設定していきます。

1.インターネットゲートウェイの作成

パブリックサブネットを作成するVCNを選択し、インターネットゲートウェイを作成していきます。

2.ルートテーブルの作成

作成したインターネットゲートウェイを指定し、宛先CIDRブロックを0.0.0.0/0に設定します。

3.セキュリティリストの作成

イングレス（受信）、エグレス（送信）ルールを設定し、IPアドレスで通信をフィルタリングします。

4.パブリックサブネットの作成

IPアドレスを設定し、作成したルートテーブル、セキュリティリストを指定して保存します。

手順完了後、上記で設定したサブネットに作成したパブリックIPアドレスをもつインスタンスからインターネット接続が可能になります。

NATゲートウェイ

アップデートのみの通信など、インターネット接続は必要ですが、インターネットには公開する必要がないリソースに対して設定します。NATゲートウェイで利用するIPアドレスはOCI上で自動的に割り当てられ、選択や変更することはできません。

NATゲートウェイを利用するリソースに付与するパブリックIPアドレスは「エフェメラル・パブリックIPアドレス」、または「予約済パブリックIPアドレス」から選択できるようになっています。

• エフェメラル・パブリックIPアドレス：エフェメラル・パブリックIPアドレスを選択した場合、NATゲートウェイの削除時に対象のパブリックIPアドレスは開放される
• 予約済パブリックIPアドレス：自動で割り当てられるパブリックIPアドレスを予約し、予約済パブリックIPアドレスとして設定しておくことで、OCI上のリソースに割り当てすることが可能。また、リソースが終了時に開放されるエフェメラルパブリックIPアドレスと異なり予約済パブリックIPアドレスは再割り当てが可能。

NATゲートウェイを利用する手順は以下です。

1. NATゲートウェイの作成

2. ルートテーブルを新規に作成し、NATゲートウェイ経由で通信する宛先CIDRブロック（通常は0.0.0.0/0）を指定
3. セキュリティリストでエグレスルールを作成し、宛先のパブリックIPアドレスを制御
4. パブリックサブネットを作成し、NATゲートウェイを紐づけたルートテーブルを指定

サービスゲートウェイ

VCNと同じリージョン内のオブジェクトストレージ、Autonomous DatabaseなどのOCI上のサービスに対して、パブリックIPアドレスを持たないプライベートサブネット内のリソースからプライベートアクセスが可能です。

サービスからは以下の2つから選択可能です。

• OCI NRT Object Storage：オブジェクトストレージに対してのアクセス
• ALL NRT Services In Oracle Services Network：Autonomous Databaseなどその他サービスに対してのアクセス

サービスゲートウェイ作成後は、ルートテーブルとセキュリティリストを作成、もしくは更新し、サブネットに紐づけます。

動的ルーティングゲートウェイ

オンプレミス環境からVPN接続やFastConnectを利用し、オラクルプロバイダネットワークを介してVCNに接続する場合や、異なるリージョンにある2つのVCNをプライベートで接続する場合にも利用します。

1つのVCNに対して1つの動的ルーティングゲートウェイを設定することができ、VPNとFastConnect両方を利用する場合も1つの動的ルーティングゲートウェイに設定します。

ローカルピアリングゲートウェイ

CIDRが重複していない、同一リージョン内にある2つのVCNをプライベートで接続する場合に利用します。

APIゲートウェイ

APIを作成し公開する場合に利用できます。単一のAPIゲートウェイで複数のバックエンドサービスのAPIを呼び出すことができます。

以上になります。今回は主なゲートウェイについて、ご紹介しました！
最後までお読みいただき、ありがとうございました。🙇
